System kotew płytkowych jest systemem sprawdzonym i stosowanym od wielu lat. Zaletą tego systemu jest szeroka gama łączników, łatwy proces wbudowania w elementy prefabrykowane, szybki i pewny sposób mocowania do haków transportowych, praktycznie wykluczona możliwość zaczepienia haków transportowych o niewłaściwej nośności, szeroki kąt obrotu haków transportowych zapewnia poprawne ustawenia haków przy podnoszeniu ukośnym.

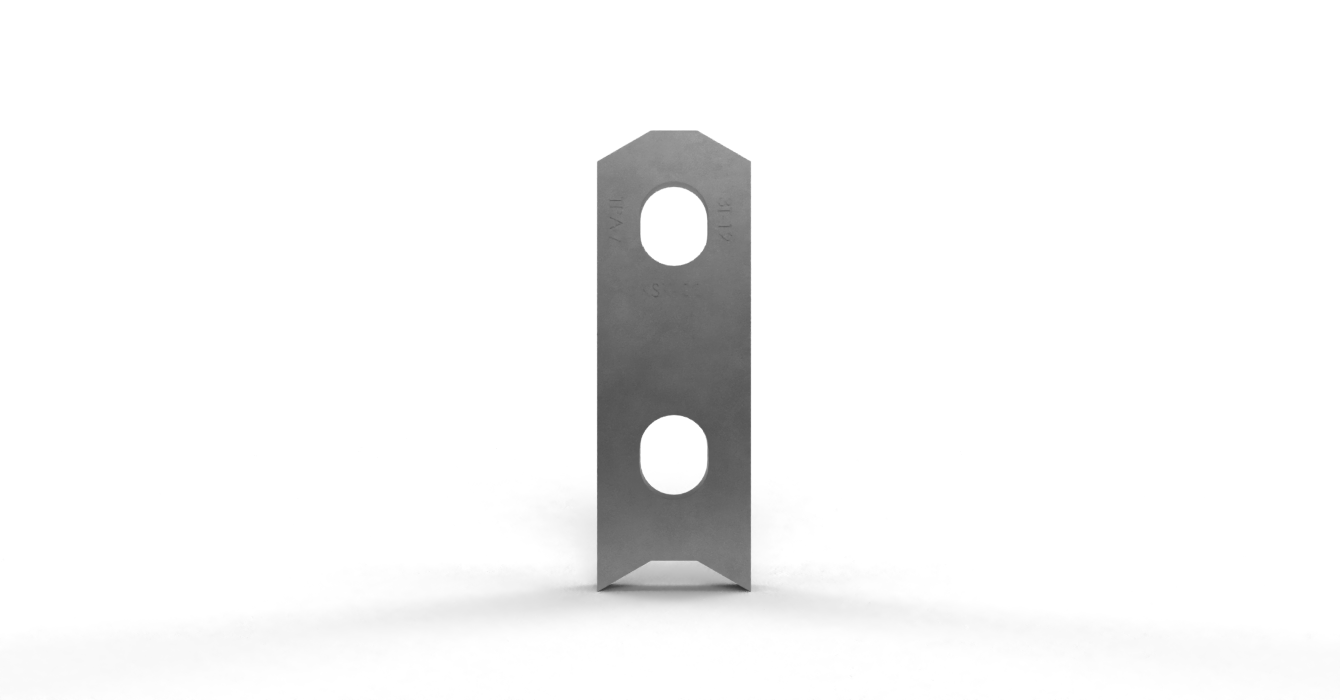

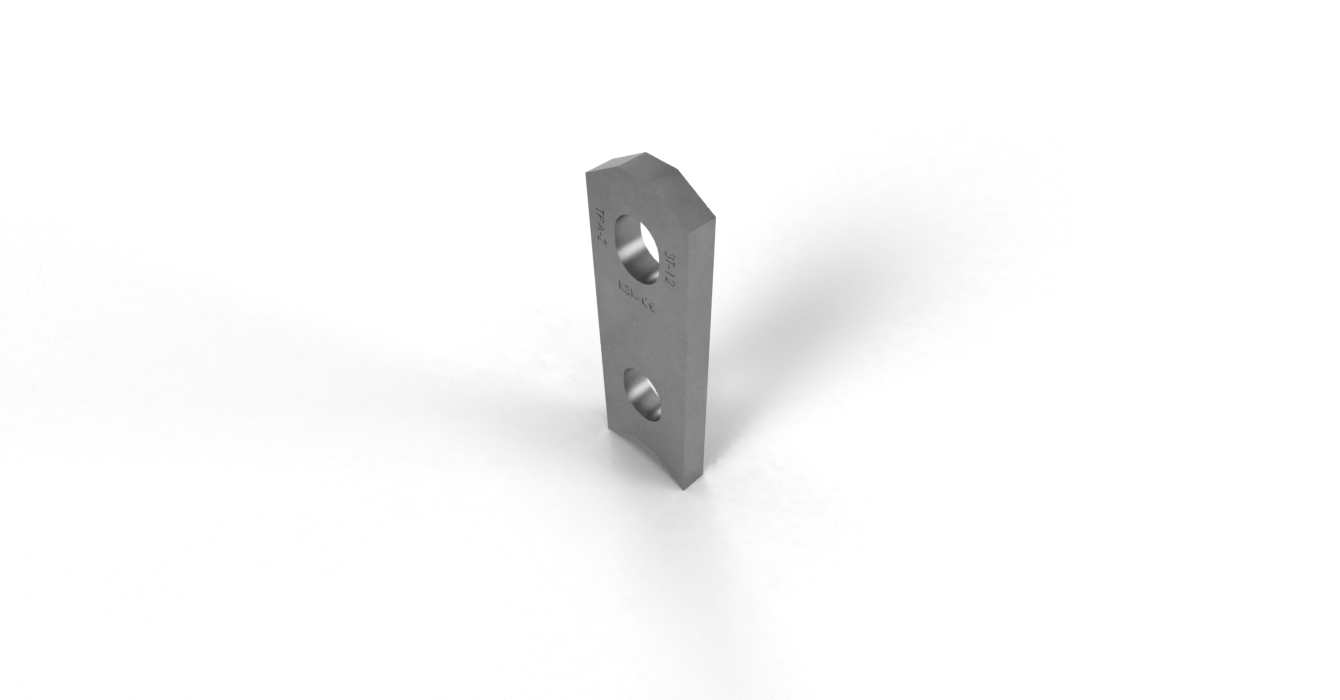

Kotwa transportowa z dwoma otworami TPA-Z
Tabela rozmiarów
numer kat. | kategoria nośności [T] | długość L mm | szerokość A mm | grubość c mm | B mm |
TPA-Z-1,4-09 | 1,4 | 90 | 30 | 6 | 14 |
TPA-Z-2,0-09 | 2,0 | 90 | 30 | 8 | |
TPA-Z-2,5-09 | 2,5 | 90 | 30 | 10 | |
TPA-Z-3,0-12 | 3,0 | 120 | 40 | 10 | 18 |
TPA-Z-4,0-12 | 4,0 | 120 | 40 | 12 | |
TPA-Z-5,0-12 | 5,0 | 120 | 40 | 15 | |
TPA-Z-7,5-16 | 7,5 | 160 | 60 | 16 | 26 |
TPA-Z-7,5-26 | 7,5 | 260 | 60 | 16 | |
TPA-Z-10,0-17 | 10,0 | 170 | 60 | 20 | |
TPA-Z-14,0-24 | 14,0 | 240 | 80 | 20 | 35 |
TPA-Z-22,0-30 | 22,0 | 300 | 90 | 28 |
* Zastrzegamy sobie prawo do błędów typograficznych. Zmiany techniczne są możliwe bez wcześniejszego powiadomienia.
