System kotew płytkowych jest systemem sprawdzonym i stosowanym od wielu lat. Zaletą tego systemu jest szeroka gama łączników, łatwy proces wbudowania w elementy prefabrykowane, szybki i pewny sposób mocowania do haków transportowych, praktycznie wykluczona możliwość zaczepienia haków transportowych o niewłaściwej nośności, szeroki kąt obrotu haków transportowych zapewnia poprawne ustawenia haków przy podnoszeniu ukośnym.

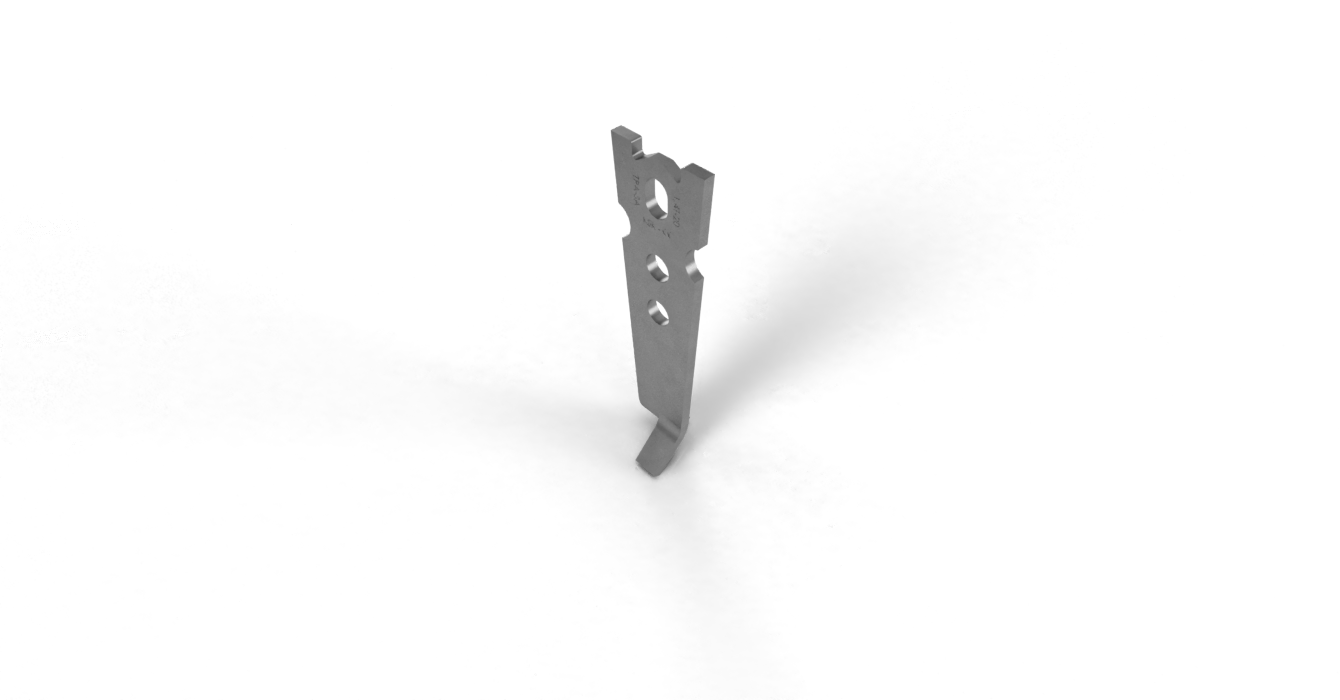

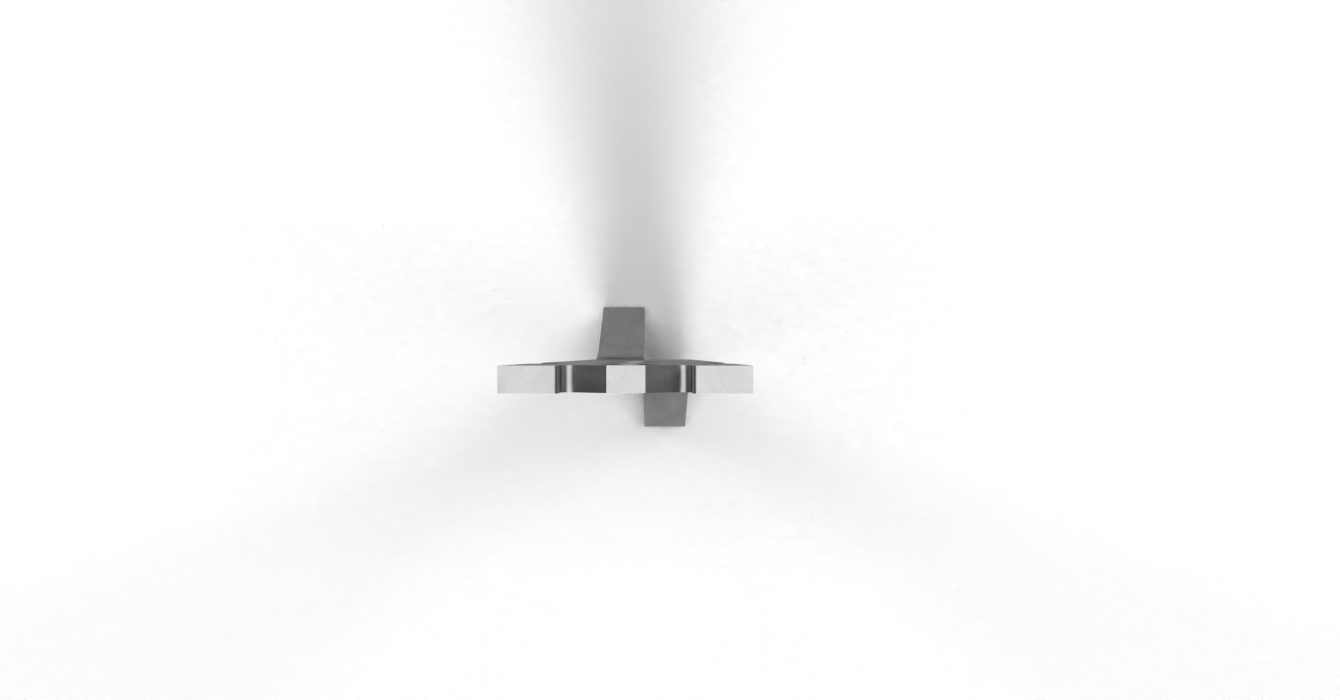

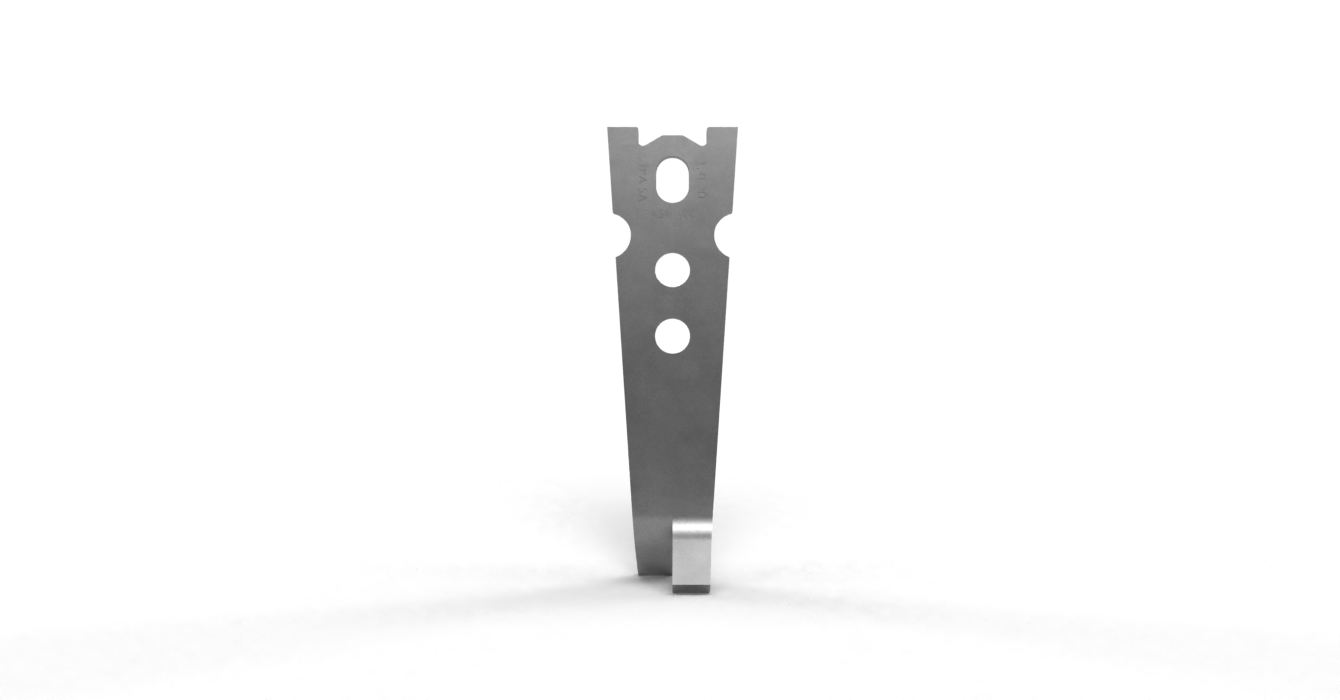

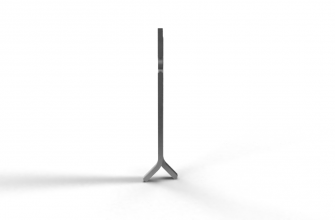

Kotwa regulowana, rozwidlona - obustronna TPA-SA

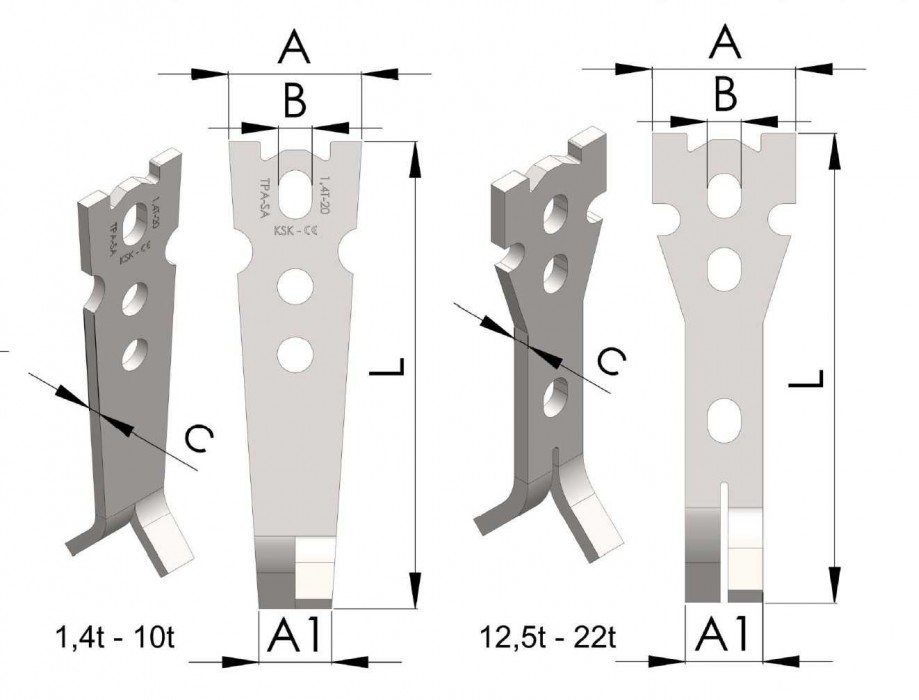

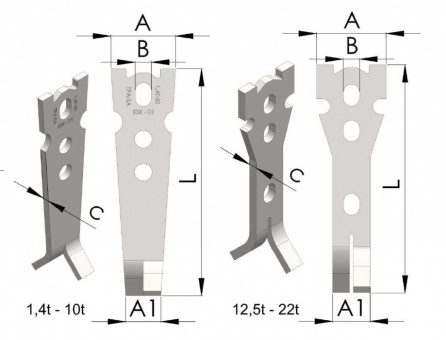

Tabela rozmiarów
numer kat. | kategoria nośności [T] | długość L mm | szerokość A mm | szerokość A1 mm | grubość c mm | B mm |
TPA-SA-1,4-20 | 1,4 | 200 | 55 | 30 | 6 | 14 |
TPA-SA-2,5-23 | 2,5 | 230 | 55 | 30 | 10 | |
TPA-SA-4,0-27 | 4,0 | 270 | 70 | 40 | 12 | 18 |
TPA-SA-5,0-29 | 5,0 | 290 | 70 | 40 | 15 | |
TPA-SA-7,5-32 | 7,5 | 320 | 97 | 57 | 15 | 26 |
TPA-SA-10,0-39 | 10,0 | 390 | 95 | 55 | 20 | |
TPA-SA-12,5-50 | 12,5 | 500 | 148 | 80 | 20 | 35 |
TPA-SA-17,0-50 | 17,0 | 500 | 148 | 80 | 25 | |
TPA-SA-22,0-50 | 22,0 | 500 | 148 | 80 | 30 |
* Zastrzegamy sobie prawo do błędów typograficznych. Zmiany techniczne są możliwe bez wcześniejszego powiadomienia.
