Pętlowe zestawy łączące typów KSK-LISTWA, KSK-BOX, oraz KSK-SZYNA, produkcji słowackiej firmy Kontakt-SK, stosowane w złączach prefabrykowanych elementów betonowych. Pętlowy zestaw leczący typów KSK złożony jest z podłużnego perforowanego profilu stalowego w kształcie szyny, w których osadzone są pętle z lin stalowych.Wymiary pętlowych zestawów łączących podano w tablicach z rysunkami. Pętlowe zestawy łączące wykonywane są ze stali zwyklej, węglowej i pokrywane warstwą ocynku. Klasa betonu łączonych elementów i klasa betonu złączy nie powinna być nisza niż C30/37. Złącze powinno być zbrojone prętem podłużnym o średnicy ø 12 mm, wykonanym ze stali o granicy plastyczności nie mniejszej niż 500 MPa.

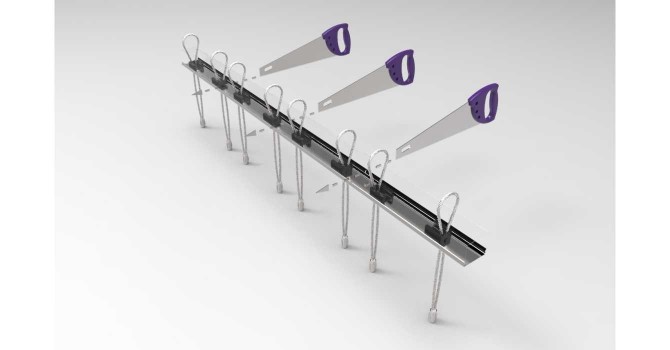

KSK listwa 50 uniwersalna
Tabela rozmiarów
s mm | h mm | SL mm | L mm | L1 mm | liczba lin |
58 | 50 | 80 | 1180 | 235 | 8 |
58 | 50 | 100 | 1180 | 215 | 8 |
58 | 50 | 120 | 1180 | 195 | 8 |
* Zastrzegamy sobie prawo do błędów typograficznych. Zmiany techniczne są możliwe bez wcześniejszego powiadomienia.
