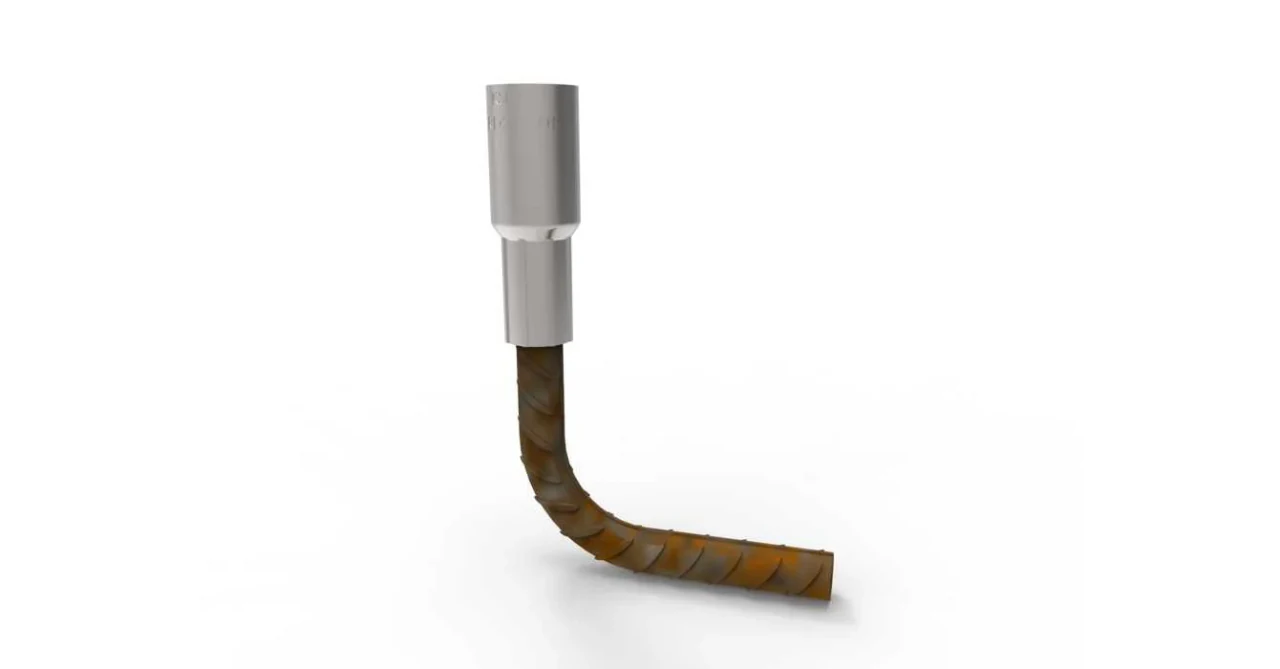

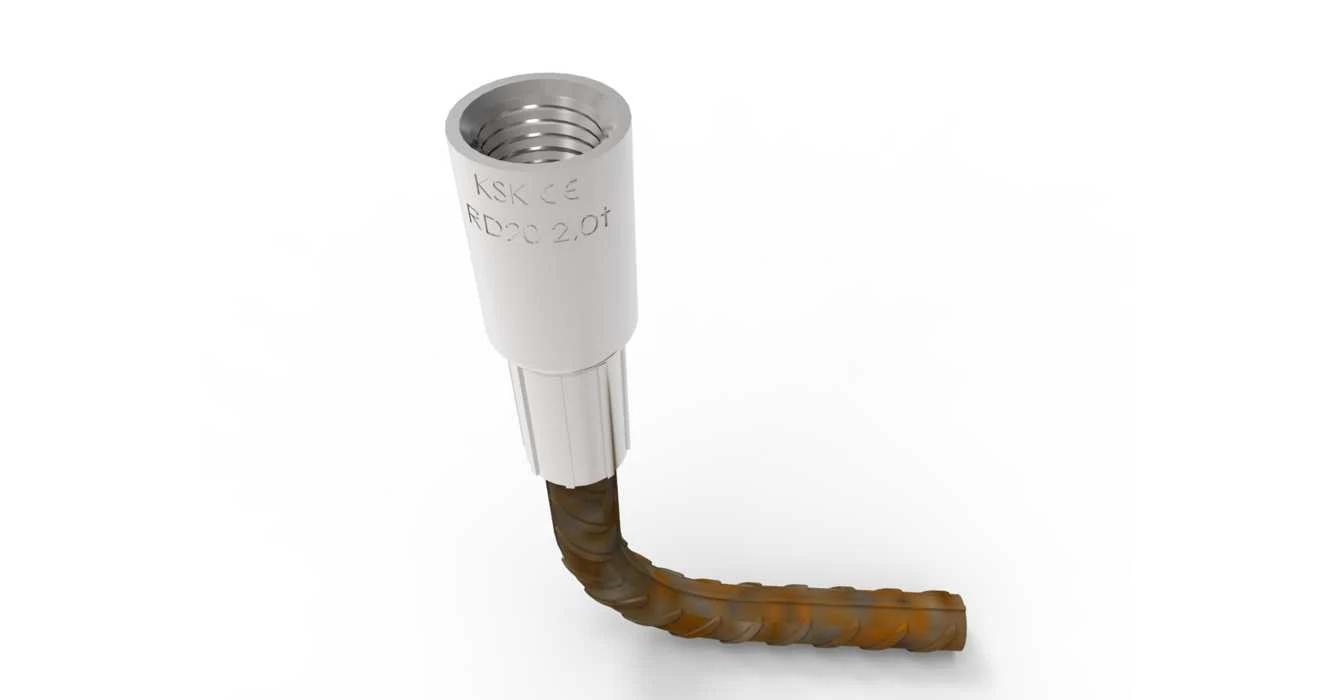

Winkelanker eignen sich insbesondere für flache Betonfertigteile. Damit kein Schmutz oder Beton in das Gewinde gelangt, empfehlen wir die Verwendung von Schutzstopfen aus Kunststoff. Beim Einsatz von Stahlschalungen empfiehlt sich die Verwendung eines Magnetsystems. Die Abmessungen können nach individuellem Bedarf geändert werden, in solchen Fällen ist jedoch die Tragfähigkeit eines derart atypischen Ankers zu bestimmen.

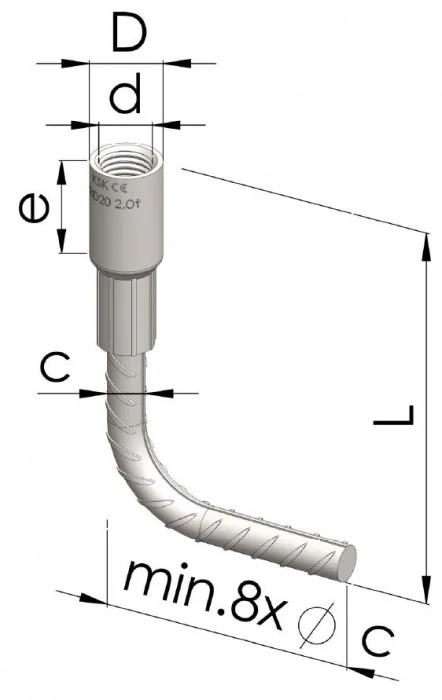

Maßtabelle| Nummer | Laststufe t | Gewinde d x Länge L | D mm | c mm | e mm |
| UK Rd 12x90 | 0,5 | Rd 12 x 90 | 15 | 8 | 22 |
| UK Rd 14x100 | 0,8 | Rd 14 x 100 | 18 | 10 | 25 |
| UK Rd 16x120 | 1,2 | Rd 16 x 120 | 21 | 12 | 27 |
| UK Rd 18x140 | 1,6 | Rd 18 x 140 | 24 | 14 | 34 |
| UK Rd 20x150 | 2,0 | Rd 20 x 150 | 27 | 14 | 35 |
| UK Rd 24x160 | 2,5 | Rd 24 x 160 | 31 | 16 | 43 |
* Druckfehler vorbehalten. Technische Änderungen ohne vorherige Ankündigung möglich.
