Die Verbindungsschlösser werden durch spezielles Gießen hergestellt und anschließend vergütet. Durch diesen Prozess wird ihre hohe Festigkeit und Beständigkeit erreicht. Dieses Produkt dient zur Verbindung von Fertigteilen verschiedener Formen und schafft Verbindungen von hoher Festigkeit, die großen mechanischen und dynamischen Belastungen standhalten.

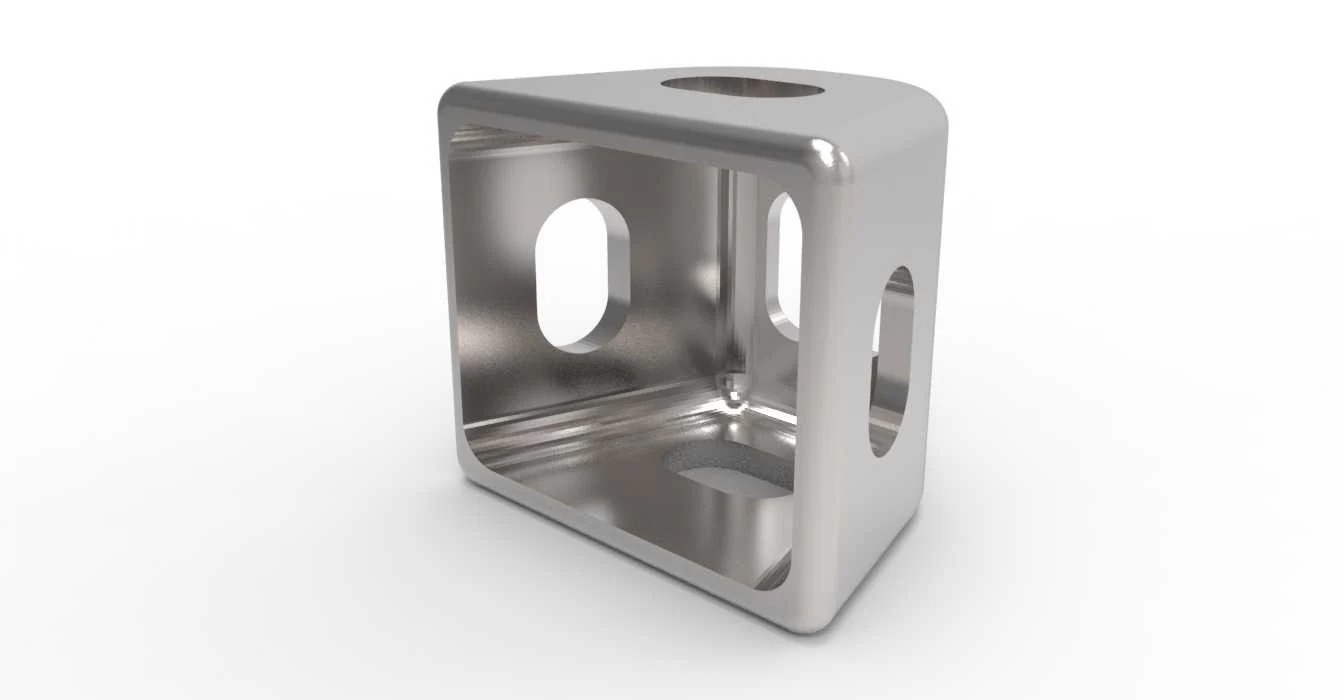

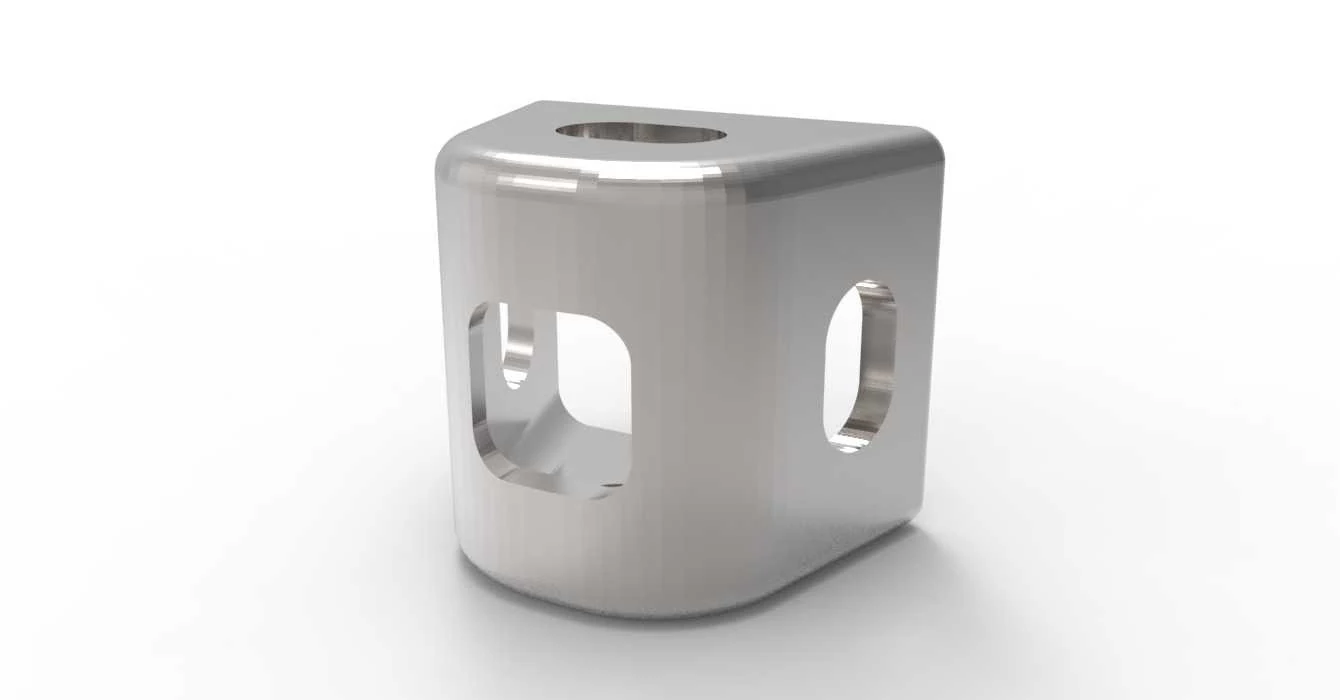

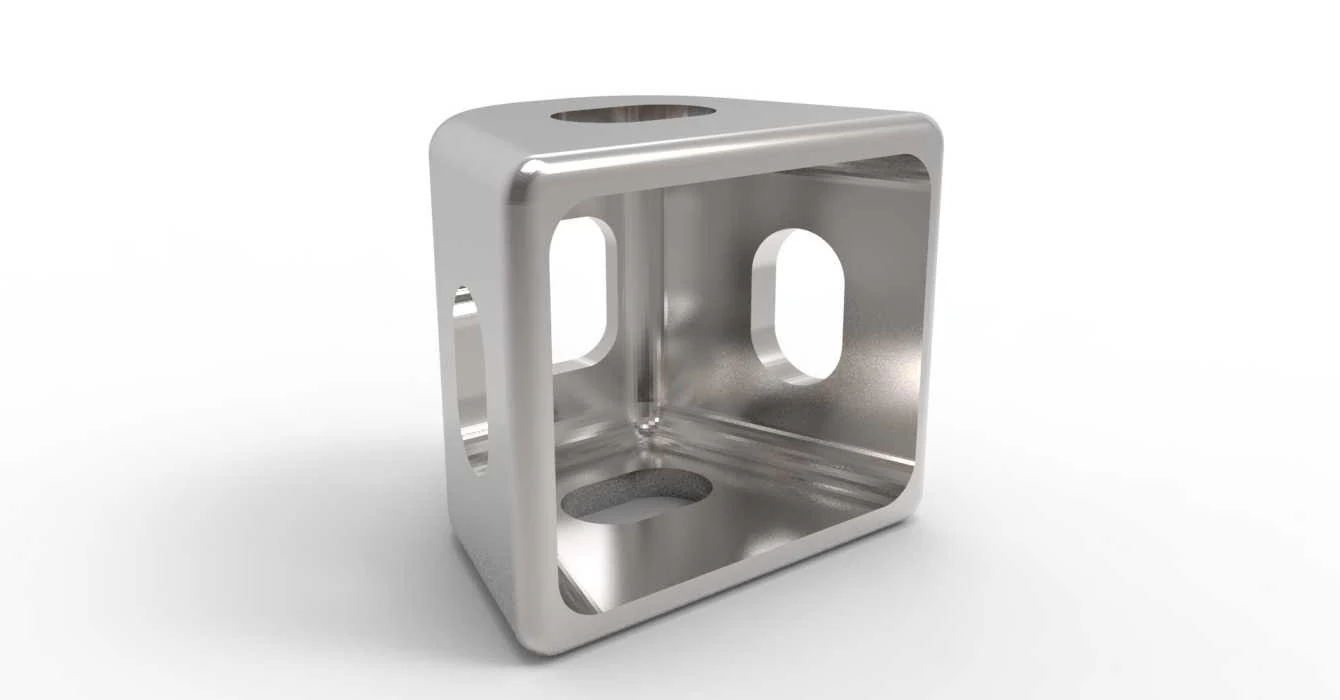

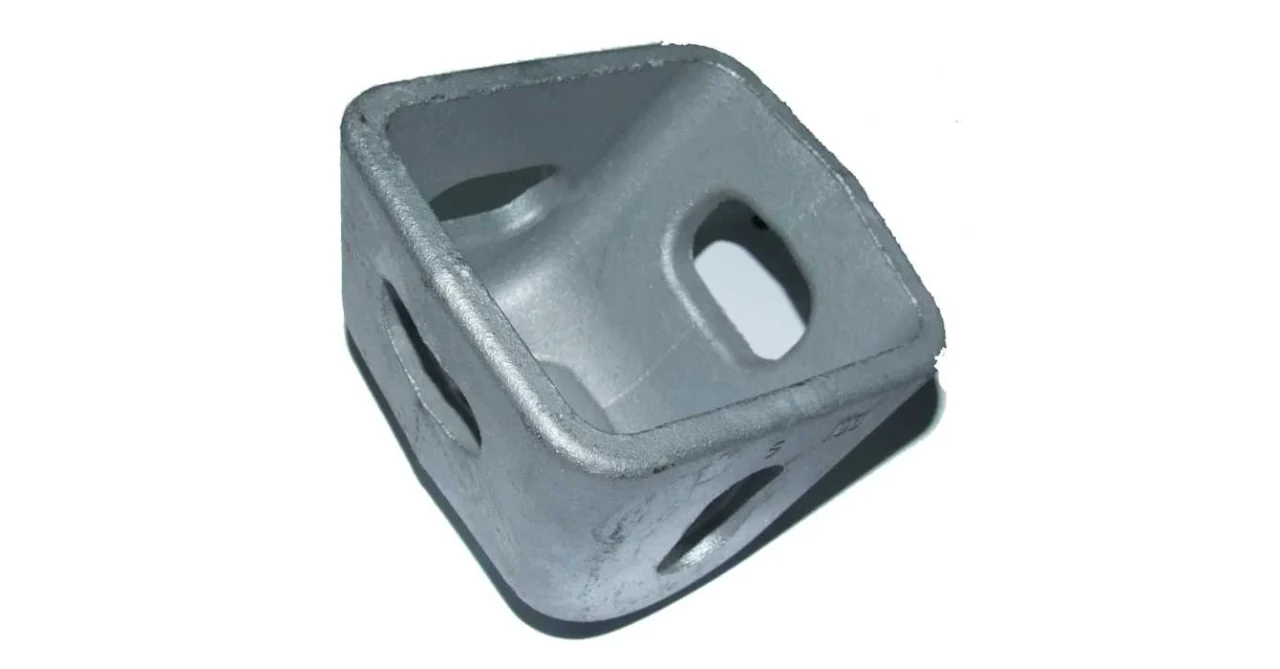

Verbindungsschloss

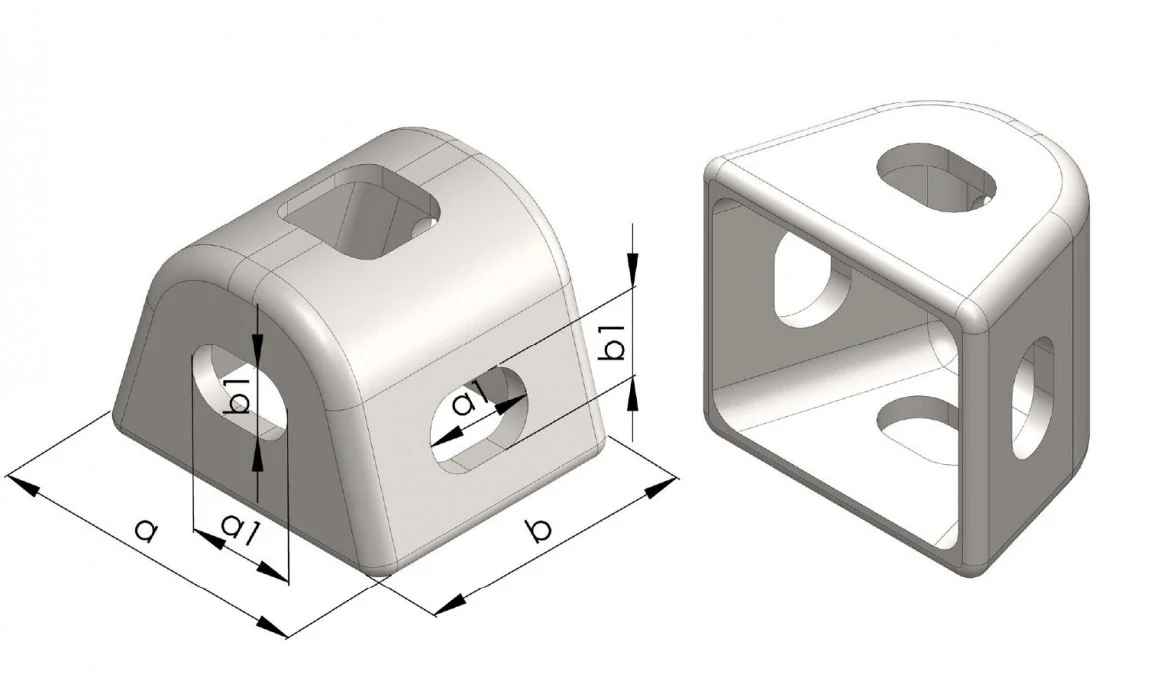

Maßtabelle
| Typ des Verbindungsschlosses | a mm | b mm | h mm | a1 mm | b1 mm | axiale Tragfähigkeit NRd(kN) | Quertragfähigkeit VRd(kN) |
| M12 | 70 | 70 | 50 | 25 | 14 | 37,7 | 9,4 |
| M16 | 90 | 90 | 65 | 30 | 18 | 43,5 | 26,2 |
| M20 | 120 | 100 | 90 | 40 | 22 | 52,2 | 24,8 |
* Druckfehler vorbehalten. Technische Änderungen ohne vorherige Ankündigung möglich.
