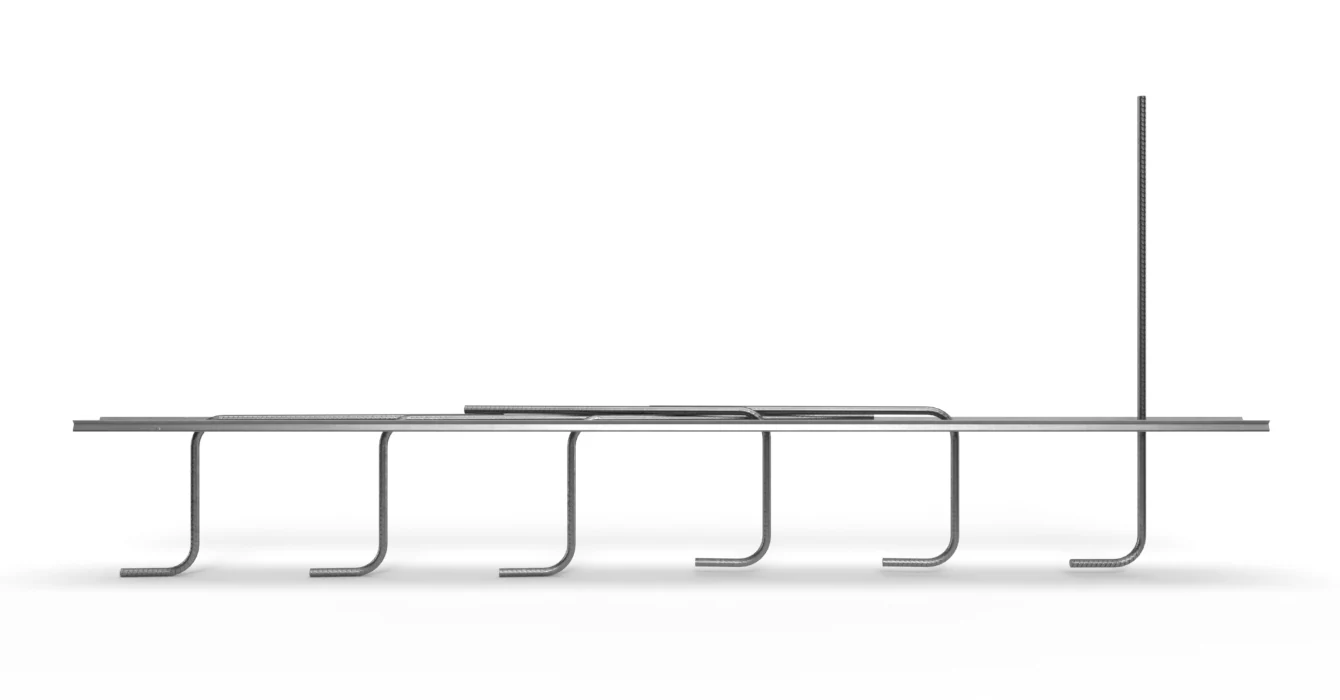

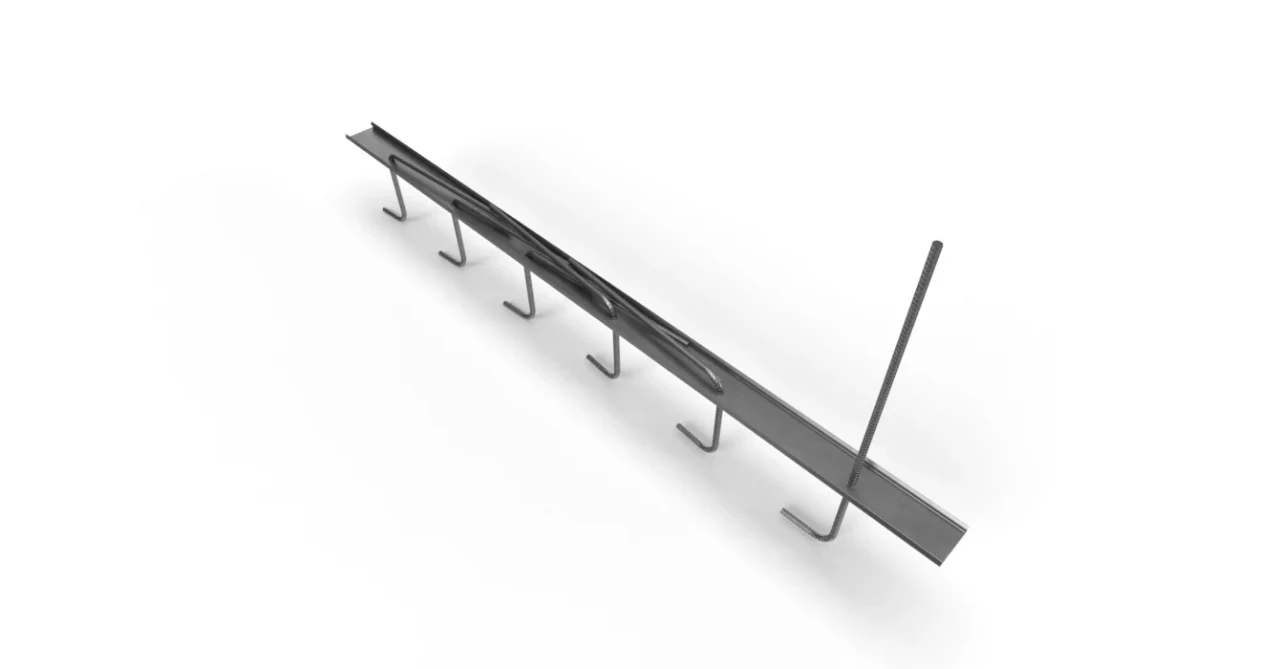

Anschlussbewehrung (Ausklappleisten) der Firma KONTAKT - SK aus Betonstahlbewehrung B 500A(B), montagefertig in einen Blechkasten eingesetzt, der zum Einbau in die Schalung vor dem Betonieren dient. Die Anschlussbewehrung dient zur Verbindung von Betonbauteilen (Wänden, Platten…), die in unterschiedlicher zeitlicher Abfolge ausgeführt werden.

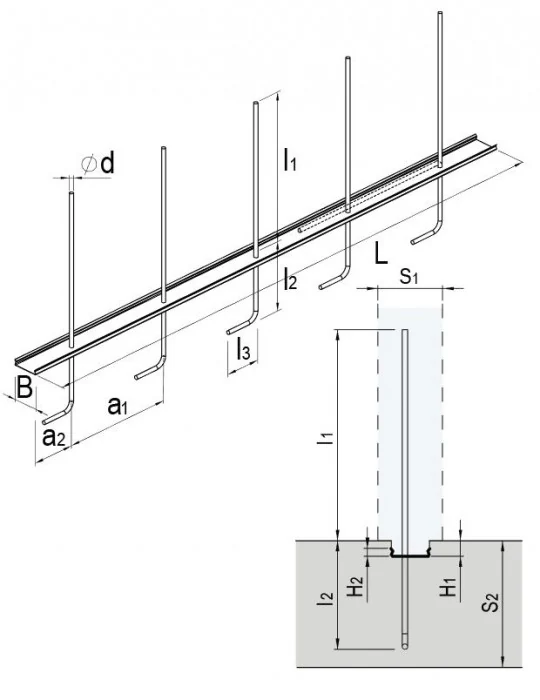

Maßtabelle| Typ_ Ausklappkasten | Profilabmessungen | Bewehrungsabmessungen | min. Bauteildicke | ||||||||||
| Typ / B | H1 | H2 | L | Ø d | a1 | a2 | Bewehrung | l1 | l2 | l3 | min. S1 | min. S2 | |
| mm | mm | mm | cm | mm | cm | cm | Stk | cm | cm | cm | cm | cm | |
| KVS1-60-0815 | 60 | 25 | 12 | 125 | 8 | 15 | 10 | 8 | 33 | 17 | 8 | 8 | 19 |
| KVS1-60-0820 | 20 | 12,5 | 6 | ||||||||||
| KVS1-60-0825 | 25 | 12,5 | 5 | ||||||||||
| KVS1-60-1015 | 60 | 31 | 12 | 125 | 10 | 15 | 10 | 8 | 40 | 17 | 10 | 8 | 19 |
| KVS1-60-1020 | 20 | 12,5 | 6 | ||||||||||
| KVS1-60-1025 | 25 | 12,5 | 5 | ||||||||||
| KVS1-88-1010 | 88 | 31 | 12 | 125 | 10 | 10 | 7,5 | 12 | 40 | 17 | 10 | 10 | 19 |
| KVS1-88-1015 | 15 | 10 | 8 | ||||||||||
| KVS1-88-1020 | 20 | 12,5 | 6 | ||||||||||
| KVS1-88-1025 | 25 | 12,5 | 5 | ||||||||||
| KVS1-88-1210 | 88 | 37 | 12 | 125 | 12 | 10 | 7,5 | 12 | 43 | 17 | 11 | 10 | 19 |
| KVS1-88-1215 | 15 | 10 | 8 | 47 | |||||||||
| KVS1-88-1220 | 20 | 12,5 | 6 | ||||||||||
| KVS1-88-1225 | 25 | 12,5 | 5 | ||||||||||
* Druckfehler vorbehalten. Technische Änderungen ohne vorherige Ankündigung möglich.
