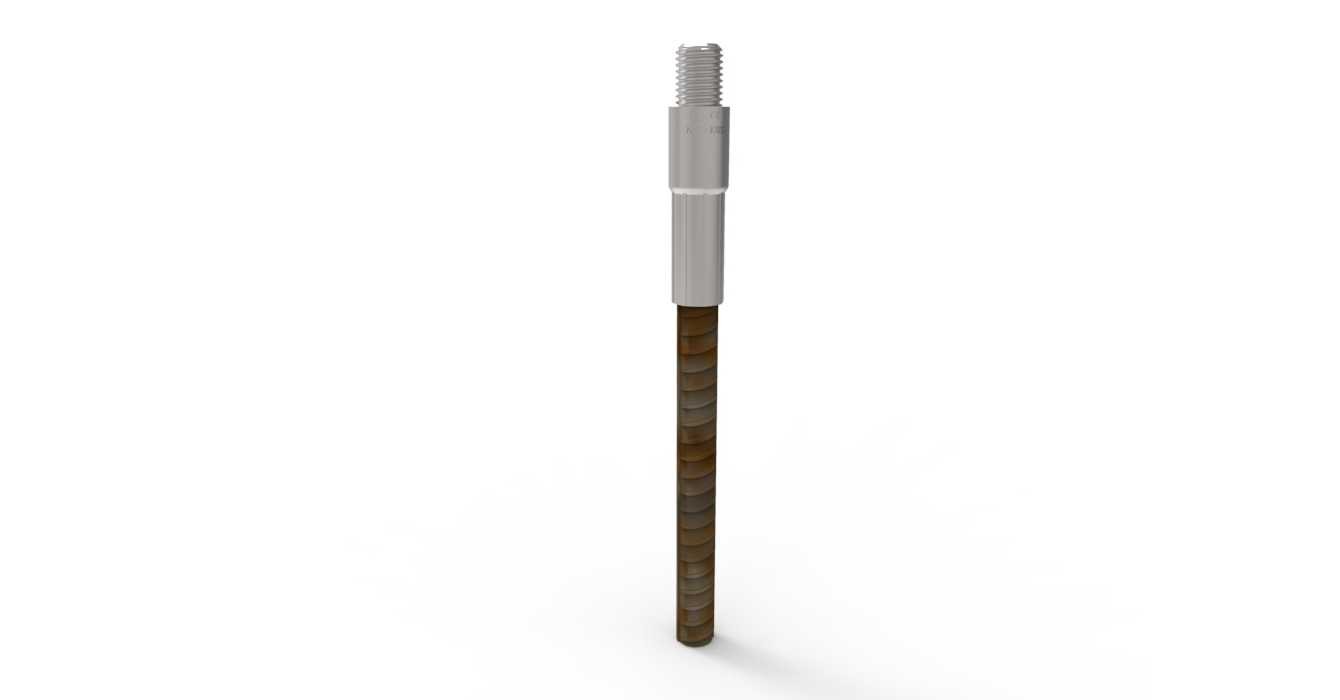

Tyč se závitem KBS2-A - samec

Pozor

tolerance pro délku L do 1m je +1/-1cm, nad 1m je +2/-2cm

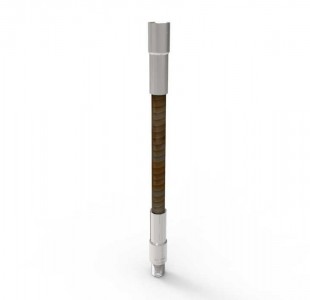

KBS systém spojek výztuže firmy Kontakt – SK z betonářské oceli BSt 500 S (dle ČSN EN 1992-1-1 B500B) a objímek s M závitem bez povrchové úpravy jsou vyráběny kombinací opracování za studena a tepelného zpracování. Spojky výztuže jsou rozděleny dle poměru průměru výztužné tyče a velikosti propojovacího závitu na dvě hlavní skupiny KBS 1 (shodný průměr tyče se spojovacím závitem) a KBS 2 (odlišný průměr tyče a spojovacího závitu). Spojky výztuže jsou v provedení s koncem výztužného prutu s vytvořeným závitovým hrdlem s vnitřním závitem (pouzdrová tyč) a dále s vytvořeným vnějším závitem (spojovací tyč). Hlavní tvar obou částí spojek výztuže společně s hlavním způsobem použití ukazují následující obrázky.


Tabulka rozměrů

Číslo
Typ-Azávittyč Ø
 d mmL
 mme2
 mm
KBS2-A-8/570/M12M12857013
KBS2-A-10/570/M14M141057015
KBS2-A-12/570/M16M161257017
KBS2-A-12/800/M16800
KBS2-A-12/1500/M161500
KBS2-A-14/660/M18M181466020
KBS2-A-14/930/M18930
KBS2-A-14/1500/M181500
KBS2-A-16/1020/M20M2016102023
KBS2-A-16/1440/M201440
KBS2-A-16/2000/M202000
KBS2-A-20/1280/M24M2420128030
KBS2-A-20/1800/M241800
KBS2-A-20/3000/M243000
KBS2-A-25/1600/M30M3025160038
KBS2-A-25/2260/M302260
KBS2-A-25/3600/M303600
KBS2-A-28/1790/M36M3628179040
KBS2-A-28/2530/M362530
KBS2-A-28/3600/M363600
KBS2-A-32/2000/M42M4232200042
KBS2-A-32/2900/M422900
KBS2-A-40/3500/M52M5240350067

* Vyhrazujeme si právo na tiskové chyby. Technické změny jsou možné bez předcházejíciho oznámení.
